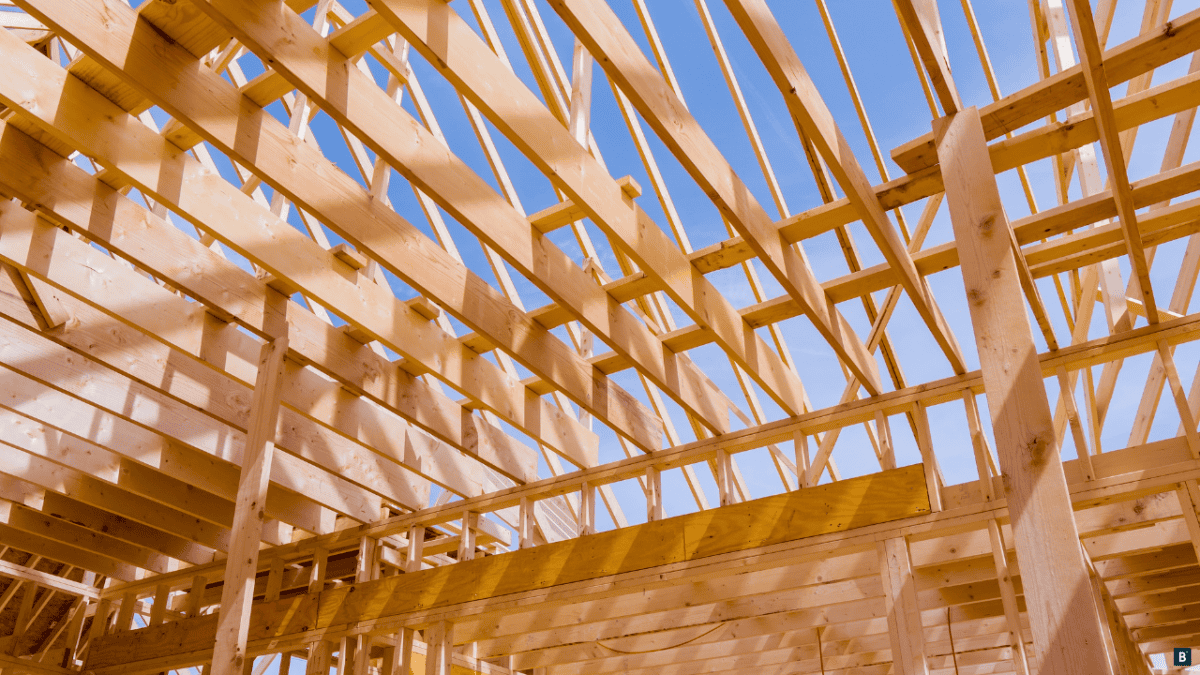

Dachbinder: Konstruktion, Arten, Kosten und Vorteile
Dachbinder bilden das tragende Gerüst vieler Dachkonstruktionen. Sie übertragen die Lasten aus Dachdeckung, Dämmung, Schnee und Wind auf die darunterliegenden Wände oder Stützen. Besonders bei Hallen, Carports, landwirtschaftlichen Gebäuden und großen Dachflächen kommen Dachbinder zum Einsatz, weil sich damit größere Spannweiten ohne zusätzliche Stützen überbrücken lassen.
Je nach Gebäude und statischen Anforderungen werden Dachbinder aus Holz, Stahl oder Beton gefertigt. Im Holzbau sind unter anderem Fachwerkbinder, Nagelplattenbinder und Brettschichtholzbinder verbreitet.
Was ist ein Dachbinder?
Ein Dachbinder ist ein tragendes Bauteil der Dachkonstruktion, das die auftretenden Lasten auf seine Auflager weiterleitet. Normalerwiese besteht ein Binder aus mehreren miteinander verbundenen Stäben. Bei einem Fachwerk bilden diese Stäbe Dreiecke, wodurch eine stabile und materialsparende Konstruktion entsteht.
Mehrere Dachbinder werden in bestimmten Abständen hintereinander angeordnet. Zusammen mit weiteren Bauteilen wie Pfetten, Sparren und Aussteifungen entsteht daraus das Dachtragwerk.
Ein einfaches Beispiel ist eine Halle: Die Dachbinder überspannen die Halle von einer Außenwand beziehungsweise Stütze zur gegenüberliegenden Seite. Dadurch kann der Innenraum weitgehend frei von zusätzlichen Stützen bleiben.
Welche Aufgabe hat ein Dachbinder?
Dachbinder übernehmen mehrere wichtige Aufgaben:
- Sie tragen die Dachkonstruktion.
- Sie leiten Dachlasten auf Wände oder Stützen ab.
- Sie können größere Spannweiten überbrücken.
- Sie tragen zur Aussteifung des Dachtragwerks bei.
- Sie ermöglichen bei geeigneter Konstruktion große stützenfreie Räume.
Zu den Lasten gehören unter anderem das Eigengewicht der Dachkonstruktion und Dacheindeckung sowie Schnee- und Windlasten. Welche Belastungen angesetzt werden müssen, hängt unter anderem vom Standort, der Gebäudegeometrie und der Nutzung ab.
Wo werden Dachbinder eingesetzt?
Dachbinder finden sich vor allem dort, wo größere Spannweiten gefragt sind.
Die Einsatzbereiche sind:
- Lagerhallen
- Gewerbehallen
- Werkstätten
- landwirtschaftliche Gebäude
- Scheunen
- Sporthallen
- Garagen
- Carports
- Produktionsgebäude
- größere Wohngebäude
Bei Hallen sind Dachbinder besonders interessant, weil sich damit große Innenräume ohne viele Stützen realisieren lassen.
Auch bei Wohnhäusern können Dachbinder eingesetzt werden. Hier hängt die Konstruktion stark von Dachform, Spannweite und gewünschter Nutzung des Dachgeschosses ab.
Welche Arten von Dachbindern gibt es?
Dachbinder unterscheiden sich vor allem nach Material, Konstruktion und Verbindungstechnik.
Holzbinder
Holz ist ein oft verwendeter Baustoff für Dachbinder. Je nach Konstruktion kommen Vollholz, Brettschichtholz oder vorgefertigte Fachwerkbinder zum Einsatz.
Nagelplattenbinder
Nagelplattenbinder bestehen aus mehreren Holzteilen, die an den Knotenpunkten mit Nagelplatten verbunden werden. Die Binder werden im Werk vorgefertigt und anschließend zur Baustelle transportiert.
Sie kommen unter anderem bei Hallen und anderen Gebäuden mit größeren Spannweiten zum Einsatz.
Brettschichtholzbinder
Brettschichtholz, auch als BSH bezeichnet, besteht aus miteinander verleimten Holzlamellen. Damit lassen sich große Querschnitte und auch gebogene Bauteile herstellen. BSH-Binder eignen sich daher auch für anspruchsvolle Dachkonstruktionen und größere Spannweiten.
Stahlbinder
Stahlbinder bestehen beispielsweise aus Stahlprofilen und können große Spannweiten überbrücken. Sie werden oft bei Hallen und Gewerbebauten eingesetzt.
Betonbinder
Bei größeren Bauwerken können auch Stahlbeton- oder Spannbetonbinder eingesetzt werden. Sie werden häufig als Fertigteile hergestellt und auf der Baustelle montiert.
Was ist ein Nagelplattenbinder?
Ein Nagelplattenbinder ist ein vorgefertigter Holz-Fachwerkbinder. Die einzelnen Holzteile werden an den Verbindungsstellen mit speziellen Nagelplatten verbunden.
Die Herstellung erfolgt in der Regel nach einer statischen Bemessung. Dadurch können die Binder exakt auf die Geometrie und Belastung des jeweiligen Daches abgestimmt werden.
Ein Vorteil liegt in der Vorfertigung: Die Binder können im Werk hergestellt und auf der Baustelle montiert werden.
Was ist der Unterschied zwischen Dachbinder und Sparren?
Sparren verlaufen bei einem geneigten Dach in der Regel von der Traufe zum First. Sie tragen den Dachaufbau und werden je nach Dachkonstruktion durch weitere Bauteile unterstützt.
Ein Dachbinder ist dagegen ein größeres, quer zur Dachfläche wirkendes Tragwerk. Er kann mehrere Sparren beziehungsweise Pfetten tragen und die Lasten auf die Auflager übertragen.
Bei einem Sparrendach können zwei Sparren zusammen mit einem Dachbalken ein aussteifendes Dreieck bilden. Bei größeren Dachkonstruktionen kommen dagegen eigenständige Binder zum Einsatz.
Was ist ein Binderdach?
Ein Binderdach bezeichnet keine eigene Dachform. Der Begriff beschreibt eine Dachkonstruktion, bei der Dachbinder das tragende System bilden.
Das Dach kann dabei beispielsweise als Satteldach, Walmdach oder eine andere Dachform ausgeführt sein. Entscheidend ist die Tragkonstruktion mit Bindern.
Welche Vorteile haben Dachbinder?
Dachbinder bieten vor allem bei größeren Dachflächen einige Vorteile.
Große Spannweiten
Mit geeigneten Bindern lassen sich große Bereiche ohne zusätzliche Zwischenstützen überspannen.
Vorfertigung
Viele Binder werden nach statischer Planung im Werk gefertigt. Auf der Baustelle kann dadurch die Montagezeit reduziert werden.
Geringerer Materialeinsatz
Fachwerkbinder nutzen die Eigenschaften von Zug- und Druckstäben gezielt aus. Dadurch können vergleichsweise leichte Tragwerke entstehen.
Unterschiedliche Materialien
Dachbinder können aus Holz, Stahl oder Beton hergestellt werden. Dadurch lässt sich das Tragwerk an die jeweilige Bauaufgabe anpassen.
Freie Innenräume
Bei Hallen und Gewerbebauten kann ein Binderdach große stützenfreie Bereiche ermöglichen.
Welche Nachteile haben Dachbinder?
Dachbinder benötigen eine sorgfältige Planung. Die Konstruktion muss zu Spannweite, Dachform, Belastung und Auflagersituation passen.
Bei vorgefertigten Fachwerkbindern kann die Konstruktion des Dachraums außerdem eingeschränkt sein. Ein Dachgeschoss lässt sich deshalb nicht automatisch genauso flexibel nutzen wie bei einem konventionellen Dachstuhl.
Auch nachträgliche Änderungen sind problematisch. Werden beispielsweise zusätzliche Lasten durch eine Photovoltaikanlage, eine neue Dacheindeckung oder einen Dachausbau eingebracht, muss geprüft werden, ob das Tragwerk dafür ausgelegt ist.
Wie weit können Dachbinder spannen?
Eine pauschale maximale Spannweite gibt es nicht. Sie hängt unter anderem von Material, Querschnitt, Binderhöhe, Dachform, Belastung und Konstruktion ab.
Holz-Fachwerkbinder können bereits bei kleineren Gebäuden eingesetzt werden und auch größere Hallen überspannen. Bei sehr großen Spannweiten kommen entsprechend dimensionierte Holz-, Stahl- oder Betontragwerke infrage.
Die erforderliche Spannweite muss immer statisch berechnet werden.
Was kostet ein Dachbinder?
Die Kosten lassen sich nicht seriös mit einem festen Preis pro Stück angeben. Entscheidend sind unter anderem:
- Spannweite
- Dachfläche
- Binderabstand
- Dachneigung
- Dachform
- Holz- oder Stahlqualität
- Dacheindeckung
- Schnee- und Windlast
- Anzahl der Binder
- Vorfertigung
- Transport
- Montage
- Kranarbeiten
Auch die Dachlast hat einen direkten Einfluss auf die erforderliche Konstruktion. Deshalb sollte ein Angebot immer auf Grundlage der konkreten Gebäudeplanung erstellt werden.
Wie werden Dachbinder montiert?
Bei vorgefertigten Dachbindern werden die Bauteile zur Baustelle geliefert und dort auf den vorgesehenen Auflagern positioniert. Bei größeren Konstruktionen ist meistens ein Kran erforderlich.
Nach dem Aufstellen müssen die Binder untereinander und mit den übrigen Bauteilen des Dachtragwerks verbunden und ausgesteift werden.
Die genaue Montage richtet sich nach den Konstruktions- und Montageplänen des jeweiligen Systems.
Kann man Dachbinder selbst bauen?
Bei kleinen Nebengebäuden gibt es einfache Holzkonstruktionen, die handwerklich hergestellt werden können. Ein tragender Dachbinder ist jedoch kein Bauteil, dessen Dimensionierung nach Augenmaß erfolgen sollte.
Bei einem Gebäude müssen insbesondere Schnee- und Windlasten sowie Eigengewicht und weitere Lasten berücksichtigt werden. Die erforderlichen Querschnitte und Verbindungen gehören zur Tragwerksplanung.
Bei größeren Dachbindern sollte die Herstellung und Montage deshalb einem entsprechend qualifizierten Fachbetrieb überlassen werden.
Kann man einen Dachbinder nachträglich verändern?
Änderungen an einem bestehenden Dachbinder sollten Sie nicht ohne statische Prüfung vornehmen.
Das gilt beispielsweise für:
- Entfernen von Streben
- Durchtrennen von Hölzern
- zusätzliche Öffnungen
- Veränderungen an Knotenpunkten
- Einbau schwerer Bauteile
- nachträglichen Dachausbau
- zusätzliche Dämmung
- Photovoltaikanlagen
Ein Bauteil, das auf den ersten Blick nicht tragend wirkt, kann Bestandteil des statischen Systems sein.
Kann ein Dachbinder einen Dachboden tragen?
Das hängt von der Konstruktion ab. Ein Dachbinder kann so geplant werden, dass ein Dachraum genutzt werden kann. Bei vielen Fachwerkbindern ist der Innenraum allerdings durch Streben und Untergurte unterteilt.
Für einen späteren Ausbau des Dachgeschosses müssen deshalb bereits bei der Planung die gewünschten Räume und Nutzlasten berücksichtigt werden.
Kann man eine Photovoltaikanlage auf einem Binderdach installieren?
Grundsätzlich ist eine Photovoltaikanlage auch auf einem Binderdach möglich. Vor der Montage sollte jedoch geprüft werden, ob die vorhandene Dachkonstruktion die zusätzlichen Lasten aufnehmen kann.
Neben dem Gewicht der Module und Unterkonstruktion müssen auch die Auswirkungen von Wind berücksichtigt werden. Bei einem bestehenden Dach ist deshalb eine statische Prüfung sinnvoll, insbesondere wenn die Anlage nachträglich montiert wird.
Sind Dachbinder für ein Flachdach geeignet?
Ja. Dachbinder sind nicht auf geneigte Satteldächer beschränkt. Auch flach geneigte Dächer können mit entsprechenden Tragwerken ausgeführt werden.
Welche Konstruktion geeignet ist, hängt von Spannweite, Dachaufbau, Entwässerung und Belastung ab.
Was ist der Unterschied zwischen Dachbinder und Dachstuhl?
Der Dachstuhl bezeichnet das gesamte Tragwerk eines Daches. Ein Dachbinder ist dagegen ein einzelnes tragendes Element beziehungsweise ein Teil des Tragwerks.
Bei einem Binderdach bilden mehrere Dachbinder zusammen mit Pfetten, Aussteifungen und weiteren Bauteilen die Dachkonstruktion.
Was ist ein Fachwerkbinder?
Ein Fachwerkbinder besteht aus mehreren Stäben, die zu einem Fachwerk verbunden sind. Die Stäbe bilden meist Dreiecke. Dadurch können Lasten über Zug- und Druckkräfte innerhalb des Fachwerks abgetragen werden.
Fachwerkbinder werden meist aus Holz oder Stahl hergestellt und eignen sich besonders für größere Spannweiten.
Wie groß ist der Abstand zwischen Dachbindern?
Der Binderabstand wird bei der Planung festgelegt. Er hängt unter anderem von der Dachkonstruktion, der Spannweite, der Dachdeckung und den auftretenden Lasten ab.
Ein größerer Binderabstand kann beispielsweise größere Pfetten oder andere Bauteile erforderlich machen. Deshalb sollte der Abstand immer als Teil des gesamten Tragwerks betrachtet werden.
Was ist bei Dachbindern aus Holz zu beachten?
Bei Holzbindern sind unter anderem Holzqualität, Feuchtigkeit, Verbindungsmittel, Brandschutz und statische Belastbarkeit zu berücksichtigen.
Bei vorgefertigten Bindern müssen die Bauteile außerdem während Transport und Montage ausreichend gegen Beschädigungen und Verformungen geschützt werden.
Fazit: Dachbinder ermöglichen große Spannweiten
Dachbinder sind ein wichtiger Bestandteil vieler weitgespannter Dachkonstruktionen. Besonders bei Hallen, Werkstätten, landwirtschaftlichen Gebäuden und größeren Nebengebäuden können sie eine wirtschaftliche Möglichkeit sein, große Räume ohne viele Zwischenstützen zu überspannen.
Welcher Dachbinder geeignet ist, hängt von Spannweite, Dachform, Dachaufbau, Material, Schnee- und Windlast sowie der geplanten Nutzung ab. Die Dimensionierung sollte deshalb auf Grundlage einer statischen Berechnung erfolgen.
Für ein konkretes Bauvorhaben lohnt es sich, Angebote von Zimmerern, Holzbaubetrieben oder entsprechenden Tragwerksplanern einzuholen. Entscheidend ist dabei nicht allein der Preis des einzelnen Binders, sondern das gesamte Tragwerk einschließlich Herstellung, Transport, Montage und erforderlicher Aussteifung.
